鼠标按住图片可看放大效果 产品介绍 Overview
• 数字量输入
• 用于连接标准开关和两线制接近开关
技术参数 Specifications
订货型号 | 6ES7321-1BH02-4AA1 | |
电源负载电压 L+/直流额定值 | 24V | |
输入电流/从背板总线 5V DC，最大 | 10 mA | |
典型功耗 | 3.5W | |
数字量输入点数 | 16 | |
输入特性曲线，符合标准 IEC 61131，Type 1 | √ | |
可同时控制的输入点数 | • 水平安装：最高 40°C 时，最大 最高 60°C 时，最大 • 垂直安装：最高 40°C 时，最大 | 16 16 16 |
输入电压
| • 输入电压的类型 • 直流额定值 • 信号“0” • 信号“1” | DC 24 V -30 ~ +5 V 13 ~ 30 V |
输入电流:信号“1”，典型值 | 7 mA | |
输入延时（针对输入电压的额定值）标准输入: - “0” 到“1” 时，最小值 - “0” 到“1” 时，最大值 | -- 1.2 ms 4.8 ms | |
• 屏蔽电缆的最大长度 • 未屏蔽电缆的最大长度 | 1000 m 600 m | |
可连接的编码器:2 线制传感器 - 允许的静态电流（2线制传感器），最大 | √ 1.5 mA | |
诊断 LED 指示灯:数字量输入状态指示（绿色） | √ | |
电气隔离数字量输入 | • 通道之间 • 通道间每组点数 • 通道和背板总线间 | -- 16 √ ；光电耦合 |
隔离测试电压 | 500V DC | |
所需前连接器 | 前连接器，螺钉触电20P | |
外形尺寸（mm）宽×高×深 | 40×125×120 | |
约重（g） | 120 | |

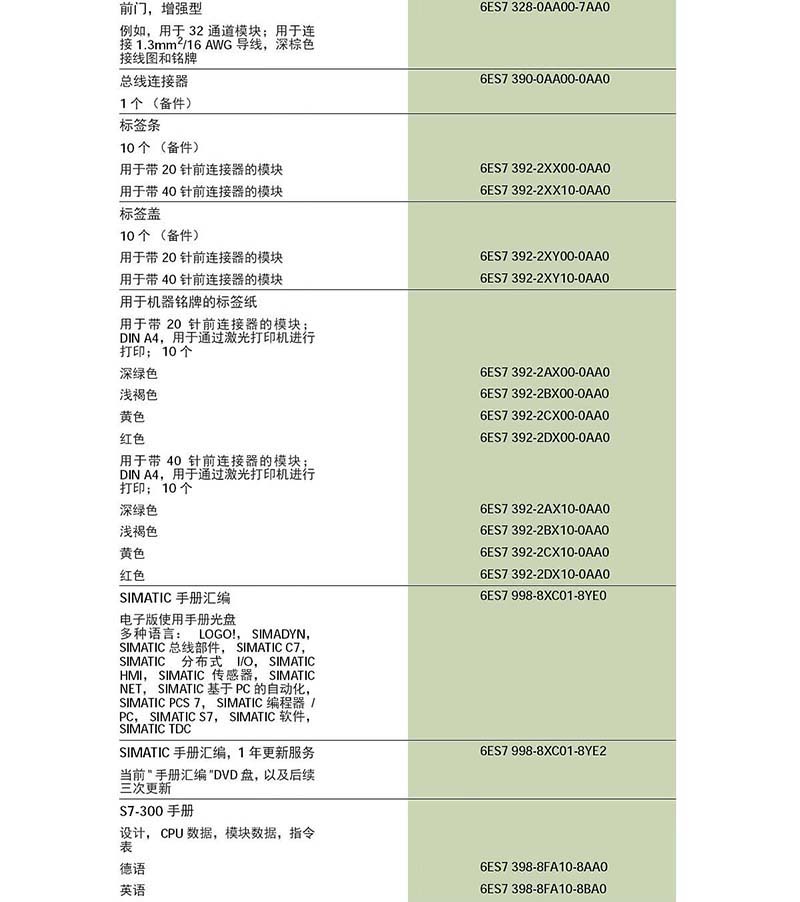

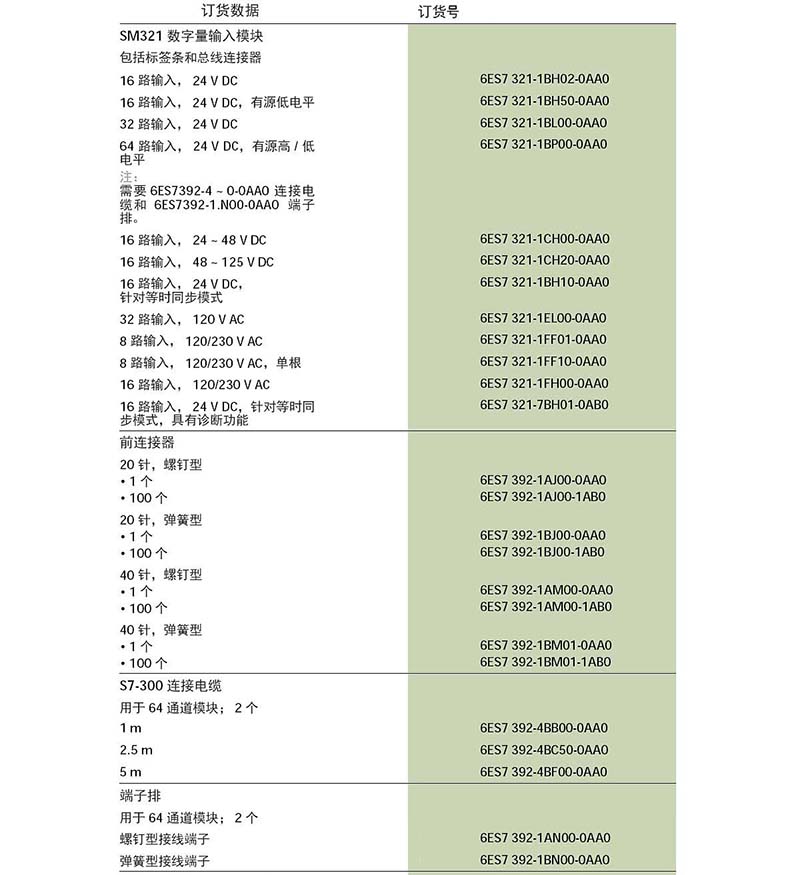

选型指南 SelectionData
