鼠标按住图片可看放大效果 产品介绍 Overview
• 数字量输入
• 用于连接标准开关和两线制接近开关
技术参数 Specifications
订货型号 | 6ES7321-1FH00-4AA1 | |
电源负载电压L1/交流额定值 | 230V；120/230VAC；所有负载电压必须具有相同相位。 | |
输入电流/从背板总线5VDC，最大 | 29mA | |
典型功耗 | 4.9W | |
数字量输入点数 | 16 | |
输入特性曲线，符合标准IEC61131，Type1 | √ | |
可同时控制的输入点数 | •水平安装：最高40°C时，最大 最高60°C时，最大 •垂直安装：最高40°C时，最大 | 16 16 16 |
输入电压
| •输入电压的类型 •交流额定值 •信号“0” •信号“1” •频率范围 | AC 230V；120/230VAC 0~40V 79~264V 47~63Hz |
输入电流:信号“1”，典型值 | 6.5mA；（120V，60Hz）， 16mA（230V，50Hz） | |
输入延时（针对输入电压的额定值）标准输入: -“0”到“1”时，最小值 -“0”到“1”时，最大值 | -- 25ms 25ms | |
•屏蔽电缆的最大长度 •未屏蔽电缆的最大长度 | 1000m 600m | |
可连接的编码器:2线制传感器 -允许的静态电流（2线制传感器），最大 | √ 2mA | |
诊断LED指示灯:数字量输入状态指示（绿色） | √ | |
电气隔离数字量输入 | •通道之间 •通道间每组点数 •通道和背板总线间 | -- 4 √；光电耦合 |
隔离测试电压 | ||
所需前连接器 | 前连接器,螺钉触点20P | |
外形尺寸（mm）宽×高×深 | 40×125×120 | |
约重（g） | 240 | |

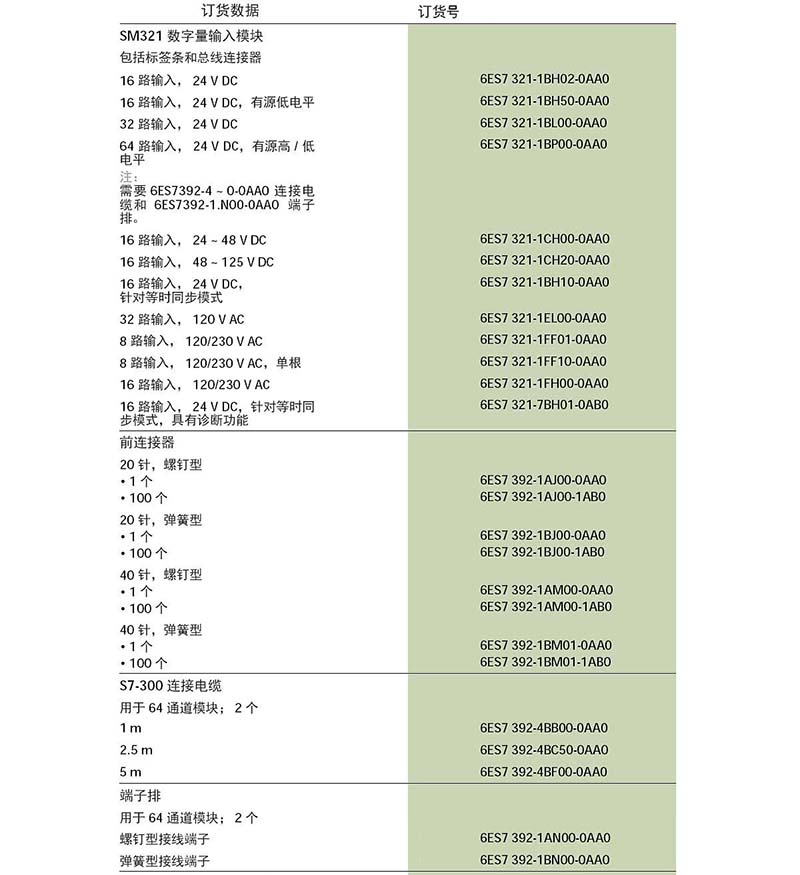

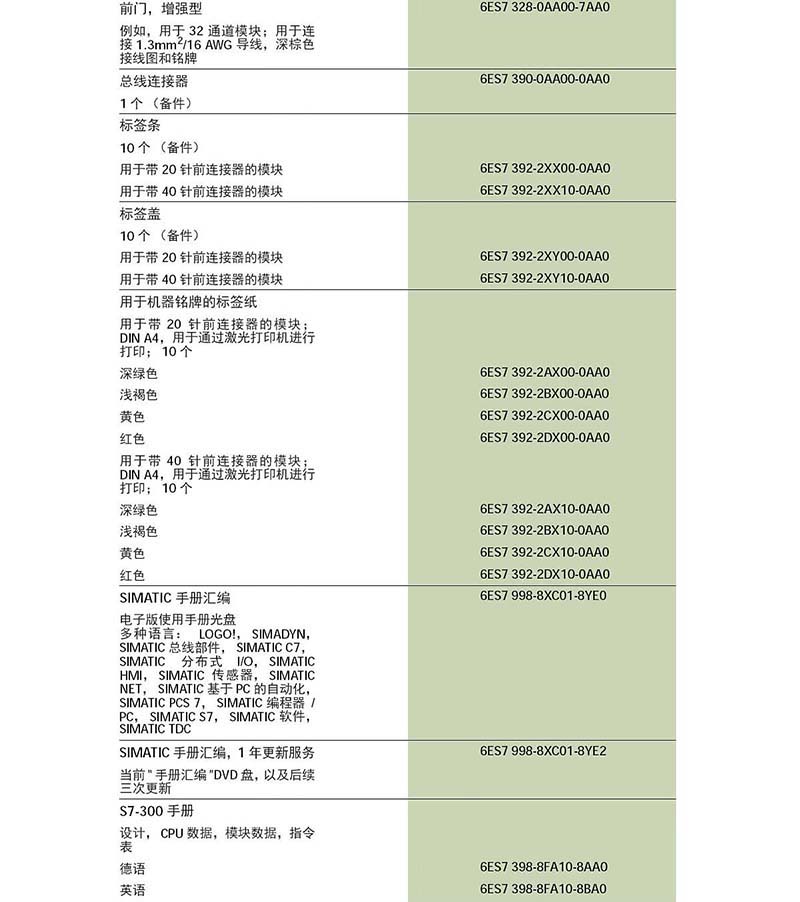

选型指南 SelectionData
