西门子/SIEMENS 6ES7332-5HD01-4AB2模拟量输出模块

电源电压：负载电压 L+

● 额定值 (DC) 24 V

● 反极性保护

24V

是

输入电流：从负载电压 L+ （空载），最大

240mA

从背板总线 5V DC，最大

60mA

典型功耗

3W

模拟量输出点数

4

电压输出，具有短路保护功能

是

电压输出，短路电流，最大

25mA

电流输出，空载电压，最大

8V

电压输出范围

• 0 ～   10 V

• 1 ～   5 V

• -10 ～   +10 V

√

√

√

电流输出范围

• 0 ～   20 mA

• -20 ～   +20 mA

• 4 ～   20 mA

√

√

√

负载阻抗（在输出的额定范围内）

• 电压输出时，最小

• 电压输出时，最大容性负载

• 电流输出时，最大

• 电流输出时，最大感性负载

1 kΩ

1 μF

500Ω

10 mH

屏蔽电缆的最大长度

200m

模拟值生成：每个通道的积分和转换时间/ 精度

• 超限精度（包括符号位），最大

• 转换时间（每通道）

12 bit; ±10 V，±20 mA，4 mA 至 20 mA，1 V 至 5 V： 11 位 + 符号；0 V 至 10 V，0 mA 至 20 mA： 12 位；

0.8 ms

稳定时间

• 阻性负载

• 容性负载

• 感性负载

0.2 ms

3.3 ms

0.5 ms; 0.5 ms (1 mH)；3.3 ms (10 mH)

误差/ 准确度在整个温度范围内运行极限

• 电压，相对于输出范围

• 电流，相对于输出范围

0.5 %

0.6 %

基本误差限值   （25°C 时的操作极限）

• 电压，相对于输出范围

• 电流，相对于输出范围

0.4 %

0.5 %

诊断功能

可连接替换值

√; 可参数化

√; 可参数化

诊断报警

√; 可参数化

诊断信息可读

√

诊断显示 LED：累积故障 SF（红色）

√

模拟输出电位隔离: 在通道和背板总线之间

√

电流隔离模拟量输出

• 通道和背板总线间

√

绝缘测试，使用

DC 500 V

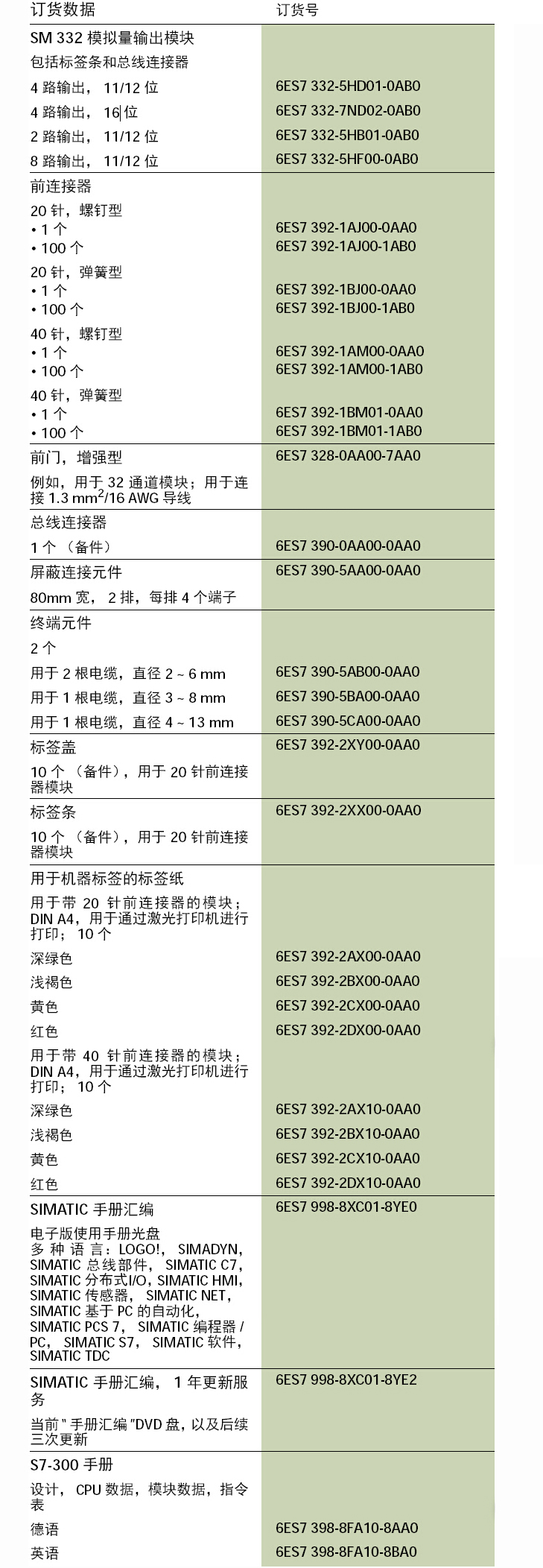

连接器

前连接器，弹簧触点，20针

外形尺寸（宽度×高度×深度）mm

40×125×117

约重

220g
