三菱/MITSUBISHI QY41P数字量输出模块

输入

AC

QX10

16点　AC100～120V　响应时间:20ms　16点/公共端　18点端子排

QX10-TS

16点　AC100～120V　响应时间:20ms　16点/公共端　18点弹簧夹端子排

QX28

8点　AC100～240V　响应时间:20ms　8点/公共端　18点端子排

DC(正极公共端)

QX40

16点　DC24V　响应时间:1/5/10/20/70ms　16点/公共端　正极公共端　18点端子排

QX40-TS

16点　DC24V　响应时间:1/5/10/20/70ms　16点/公共端　正极公共端　18点弹簧夹端子排

QX40H

16点　DC24V　响应时间:0/0.1/0.2/0.4/0.6/1ms　8点/公共端　正极公共端　18点端子排

QX41*2 *3

32点　DC24V　响应时间:1/5/10/20/70ms　32点/公共端　正极公共端　40针连接器

QX41-S1*2

32点　DC24V　响应时间:0.1/0.2/0.4/0.6/1ms　32点/公共端　正极公共端　40针连接器

QX42*2

64点　DC24V　响应时间:1/5/10/20/70ms　32点/公共端　正极公共端　40针连接器

DC/AC

QX50

16点　DC/AC48V　响应时间:20ms　16点/公共端　正极/负极公共端共用　18点端子排

DC传感器

QX70

16点　DC5/12V　响应时间:1/5/10/20/70ms　16点/公共端　正极公共端，负极公共端共用　18点端子排

QX70H

16点　DC5V　响应时间:0/0.1/0.2/0.4/0.6/1ms　8点/公共端　正极公共端　18点端子排

QX71*2

32点　DC5/12V　响应时间:1/5/10/20/70ms　32点/公共端　正极公共端，负极公共端共用　40针连接器

QX72*2

64点　DC5/12V　响应时间:1/5/10/20/70ms　32点/公共端　正极公共端，负极公共端共用　40针连接器

DC

（负极公共端）

*1

QX80

16点　DC24V　响应时间:1/5/10/20/70ms　16点/公共端　负极公共端　18点端子排

QX80-TS

16点　DC24V　响应时间:1/5/10/20/70ms　16点/公共端　负极公共端　18点弹簧夹端子排

QX80H

16点　DC24V　响应时间:0/0.1/0.2/0.4/0.6/1ms　8点/公共端　负极公共端　18点端子排

QX81*3 *4

32点　DC24V　响应时间:1/5/10/20/70ms　32点/公共端　负极公共端　37针D-sub连接器

QX82*2

64点　DC24V　响应时间:1/5/10/20/70ms　32点/公共端　负极公共端　40针连接器

QX90H

16点　DC5V　响应时间:0/0.1/0.2/0.4/0.6/1ms　8点/公共端　负极公共端　18点端子排

输出

继电器

QY10

16点　DC24V/AC240V　2A/点　8A/公共端　响应时间:12ms　16点/公共端　18点端子排

QY10-TS

16点　DC24V/AC240V　2A/点　8A/公共端　响应时间:12ms　16点/公共端　18点弹簧夹端子排

QY18A

8点　DC24V/AC240V　2A/点　响应时间:12ms　18点端子排　所有点均为独立触点

双向可控硅

QY22

16点　AC100～240V　0.6A/点　4.8A/公共端　响应时间:1ms＋0.5周期　16点/公共端　

18点端子排　带浪涌吸收器

晶体管

（漏型）

QY40P

16点　DC12～24V　0.1A/点　1.6A/公共端　响应时间:1ms　16点/公共端　漏型

18点端子排　带保护功能(过载保护功能，   过热保护功能)　带浪涌吸收器

QY40P-TS

16点　DC12～24V　0.1A/点　1.6A/公共端　响应时间:1ms　16点/公共端　漏型

18点弹簧夹端子排　带保护功能(过载保护功能，   过热保护功能)　带浪涌吸收器

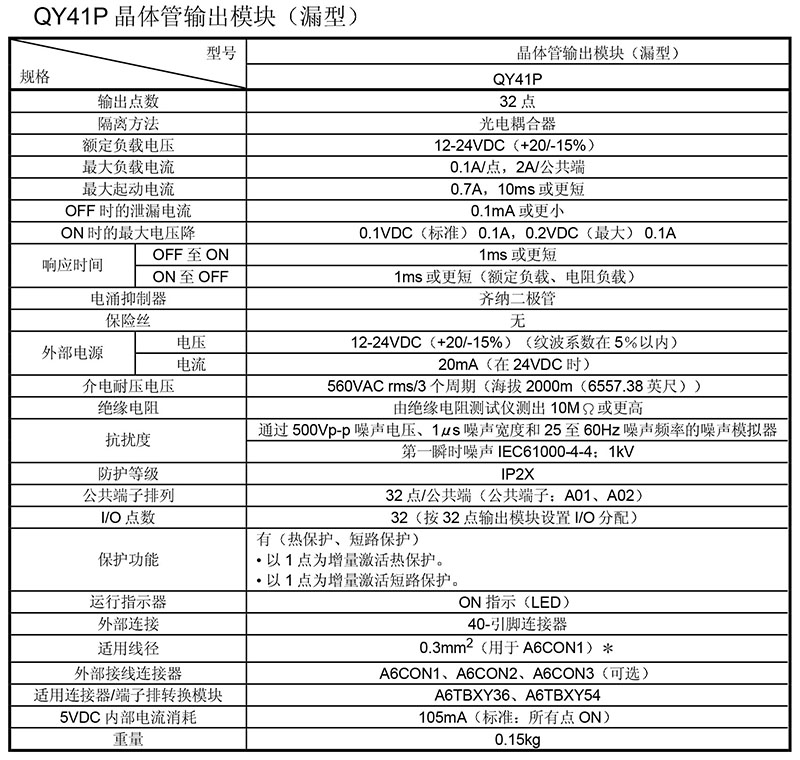

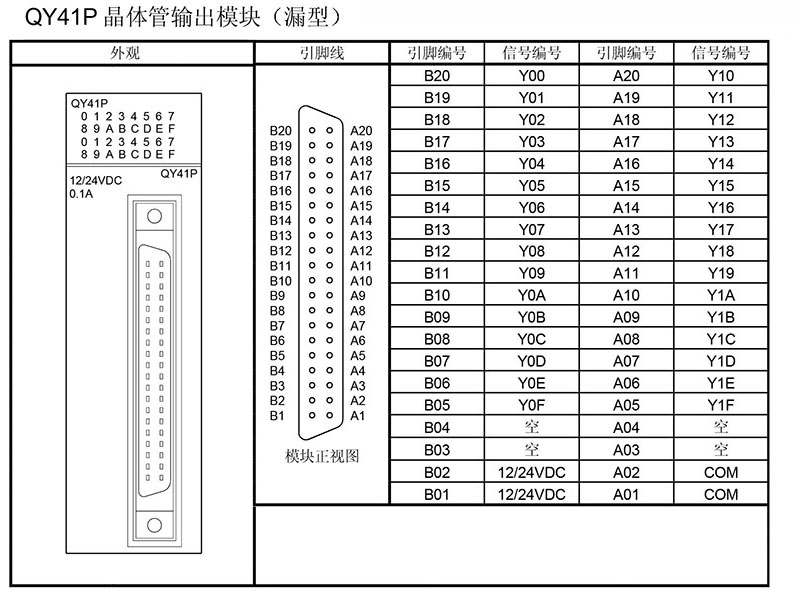

QY41P*2

32点　DC12～24V　0.1A/点　2A/公共端　响应时间:1ms　32点/公共端　漏型

40针连接器　带保护功能(过载保护功能，   过热保护功能)　带浪涌吸收器

QY42P*2

64点　DC12～24V　0.1A/点　2A/公共端　响应时间:1ms　32点/公共端　漏型

40针连接器　带保护功能(过载保护功能，   过热保护功能)　带浪涌吸收器

QY50

16点　DC12～24V　0.5A/点　4A/公共端　响应时间:1ms　16点/公共端　漏型

18点端子排　带浪涌吸收器　带保险丝

晶体管（独立）

QY68A

8点　DC5～24V　2A/点　8A/模块　响应时间:10ms　漏型，源型共用型

18点端子排　带浪涌吸收器　所有点独立

晶体管

（源型）

QY80

16点　DC12～24V　0.5A/点　4A/公共端　响应时间:1ms　16点/公共端　源型

18点端子排　带浪涌吸收器　带保险丝

QY80-TS

16点　DC12〜24V　0.5A/点　4A/公共端　响应时间:1ms　16点/公共端　源型

18点弹簧夹端子排　带浪涌吸收器　带保险丝

QY81P*4

32点　DC12～24V　0.1A/点　2A/公共端　响应时间:1ms　32点/公共端　源型

37针D-sub连接器　带保护功能(过载保护功能， 过热保护功能)　带浪涌吸收器

QY82P*2

64点　DC12〜24V　0.1A/点　2A/公共端　响应时间:1ms　32点/公共端　源型

40针连接器　带保护功能(过载保护功能，   过热保护功能)　带浪涌吸收器

Q大型输入输

出

输入

QX11L*5

用于替换A系列大型模块“AX11”

32点　AC100〜120V　额定输入电流 10mA（AC100V   60Hz）

响应时间：25ms以下　32点/公共端　38点端子排

输出

QY11AL*5

用于替换A系列大型模块“AY10A、AY11A”

16点　触点输出　DC24V/AC240V　2A/点　16A/所有点　所有点均为独立触点

响应时间:12ms　38点端子排

QY13L*5

用于替换A系列大型模块“AY13”

32点　触点输出　DC24V/AC240V　2A/点　5A/公共端　8点/公共端

响应时间:12ms　38点端子排

QY23L*5

用于替换A系列大型模块“AY23”

32点　双向可控硅输出　AC100〜240V　0.6A/点　2.4A/公共端　8点/公共端

响应时间：1ms+0.5周期　38点端子排
