型号 | GT2103-PMBDS |

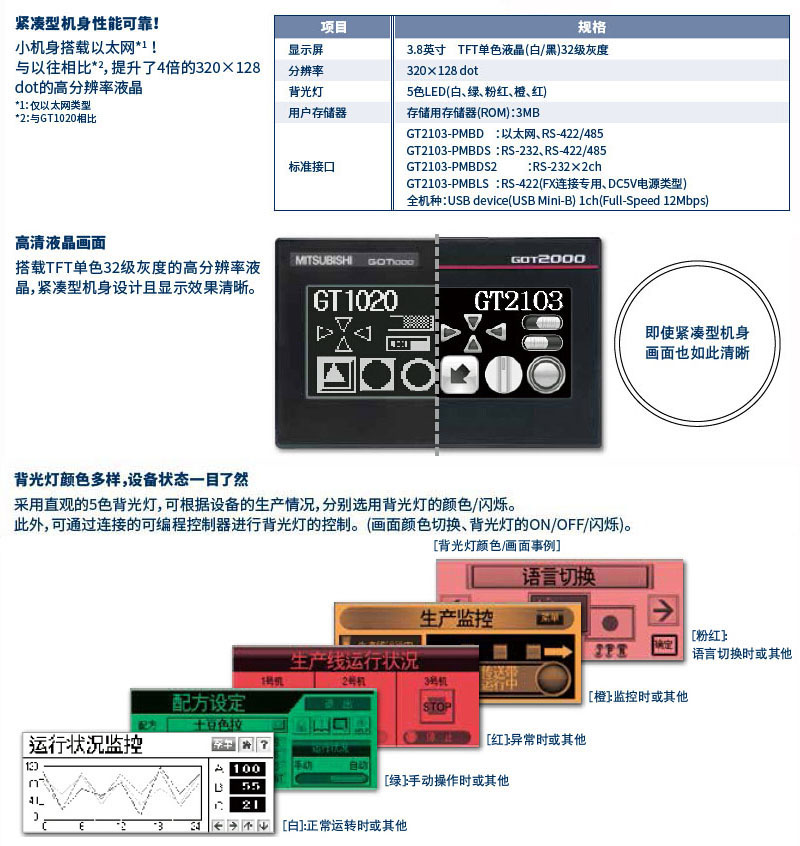

显示屏 | |
显示屏类型 | TFT彩色液晶 |
画面尺寸 | 3.8英寸 |
分辨率 | VGA：320×128dot |
显示尺寸 | 89（W）×35.6（H）mm |
显示字符数 | 16点阵标准字体时：20字×8行（全角）； 12 点阵标准字体时：26字×10行（全角）； |
显示颜色 | 单色（白/黑）32级灰度 |
亮度调节 | 32级 |
背光灯 | 5色LED（白/绿/粉红/橙/红）（不可更换） |
背光灯寿命 | 约50000小时（使用环境温度25℃、显示亮度50%时的时间） |
触摸面板 | |
方式 | 模拟电阻膜方式 |
键尺寸 | 最小2×2点阵（每键） |
同时按下 | 不可同时按下（只可触摸1下） |
寿命（写入次数） | 100万次以上（使用触控笔，操作力度在0.98N以下） |
用户储存器 | |
用户存储器容量 | 存储用存储器（ROM）：3MB |
寿命（写入次数） | 10万次 |

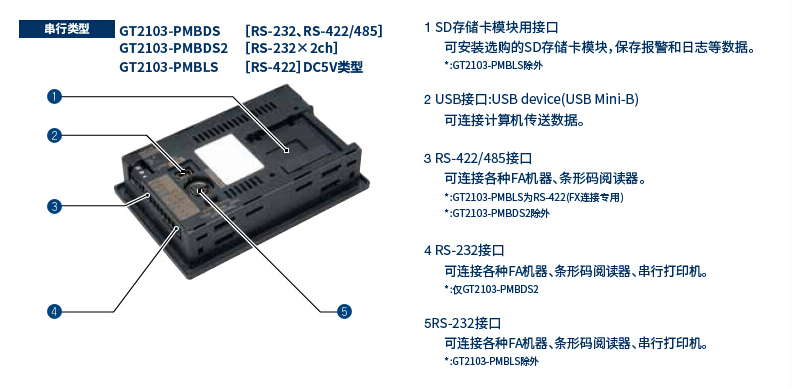

内置接口 | |
RS-232 | 1ch传送速度：115200/57600/38400/19200/9600/4800bps 接口形状：D-sub 9针（公） |
RS-422/485 | 1ch传送速度：115200/57600/38400/19200/9600/4800bps 接口形状：D-sub 9针（母） |
USB（host） | 2ch；最大传送速度：High-Speed 480Mbps 接口形状：USB-A |
SD存储卡 | 1ch支持SDHC（最大32GB） |
蜂鸣器输出 | 单音（音长可调整） |
POWER LED | 发光色：2色（蓝色、橙色） |
保护结构 | 正面：IP67F 柜内：IP 2X |

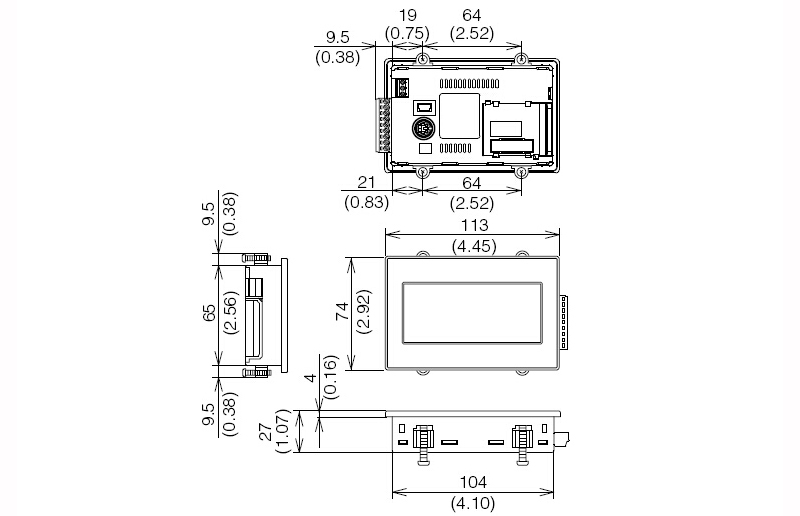

外形尺寸（W×H×D）mm | 113×74×27 |
面板开口尺寸（W×H）mm | 105×66 |
重量 | 0.2kg |
支持软件包 | GT Works3 Version 1.130L以上 |
电源电压 | DC24V（+10%、-15%） |
最大负载时 | 1.9W以下 |
GOT单体 | 1.3W |
冲击电流 | 30A以下（1ms、环境温度25℃、最大负载时） |
容许瞬停时间 | 5ms以内 |
噪声耐量 | 噪声电压1000Vp-p、噪声幅度1μ s；根据噪声频率为30～100Hz的噪声模拟器 |
耐电压 | 电源端子总括↔地线间AC500V 1分钟 |
绝缘电阻 | 电压端子总括↔地线间DC500V绝缘电阻表10MΩ以上 |
