鼠标按住图片可看放大效果 产品介绍 Overview
• 数字量输入
• 用于连接标准开关和两线制接近开关
技术参数 Specifications
订货型号 | 6ES7321-1CH20-0AA0 | ||
电源负载电压L+/直流额定值 | 24V | ||
输入电流/从背板总线5VDC，最大 | 40mA | ||
典型功耗 | 4.3W | ||
数字量输入点数 | 16 | ||
输入特性曲线，符合标准IEC61131，Type1 | √ | ||
可同时控制的输入点数 | •水平安装：最高40°C时，最大 最高60°C时，最大 •垂直安装：最高40°C时，最大 | 8 8；6～Ue 146V 8 | |
输入电压
| •输入电压的类型 •直流额定值 •信号“0” •信号“1” | DC 48V；48～125VDC -146～+15VDC 30～146VDC | |
输入电流:信号“1”，典型值 | 3.5mA | ||
输入延时（针对输入电压的额定值）标准输入: -“0”到“1”时，最小值 -“0”到“1”时，最大值 | - 0.1ms 3.5ms | ||
•屏蔽电缆的最大长度 •未屏蔽电缆的最大长度 | 1000m 600m | ||
可连接的编码器:2线制传感器 -允许的静态电流（2线制传感器），最大 | √ 1mA | ||
诊断LED指示灯:数字量输入状态指示（绿色） | √ | ||
电气隔离数字量输入 | •通道之间 •通道间每组点数 •通道和背板总线间 | - 8 √；光电耦合 | |
隔离测试电压 | 1500VDC | ||
所需前连接器 | 需另配前连接器20P | ||
外形尺寸（mm）宽×高×深 | 40×125×120 | ||
约重（g） | 200 | ||

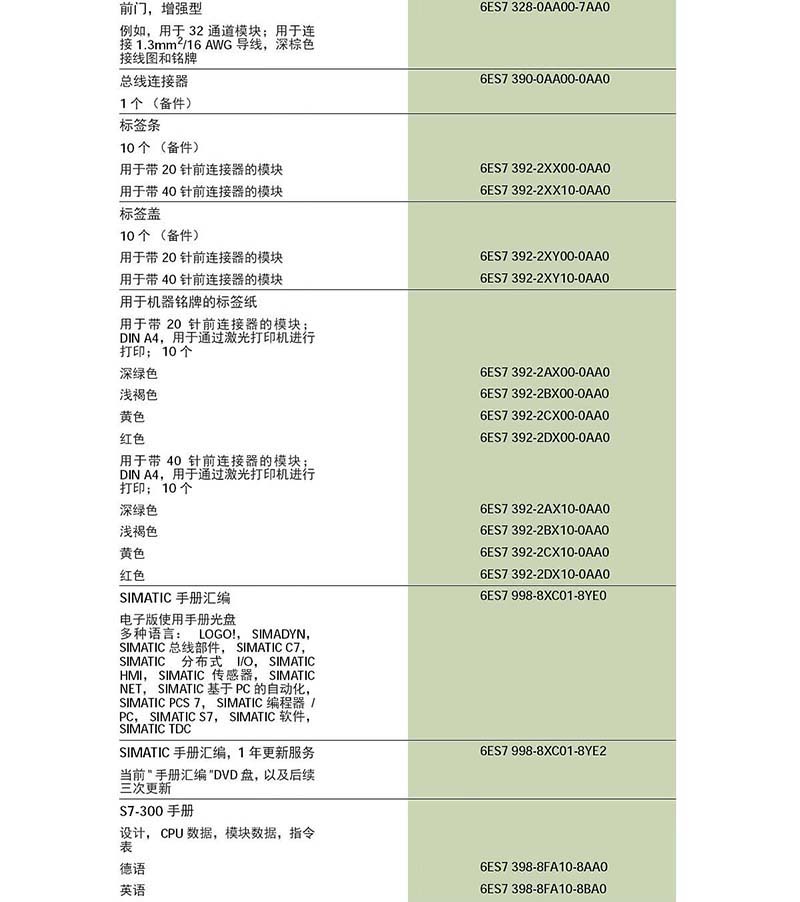

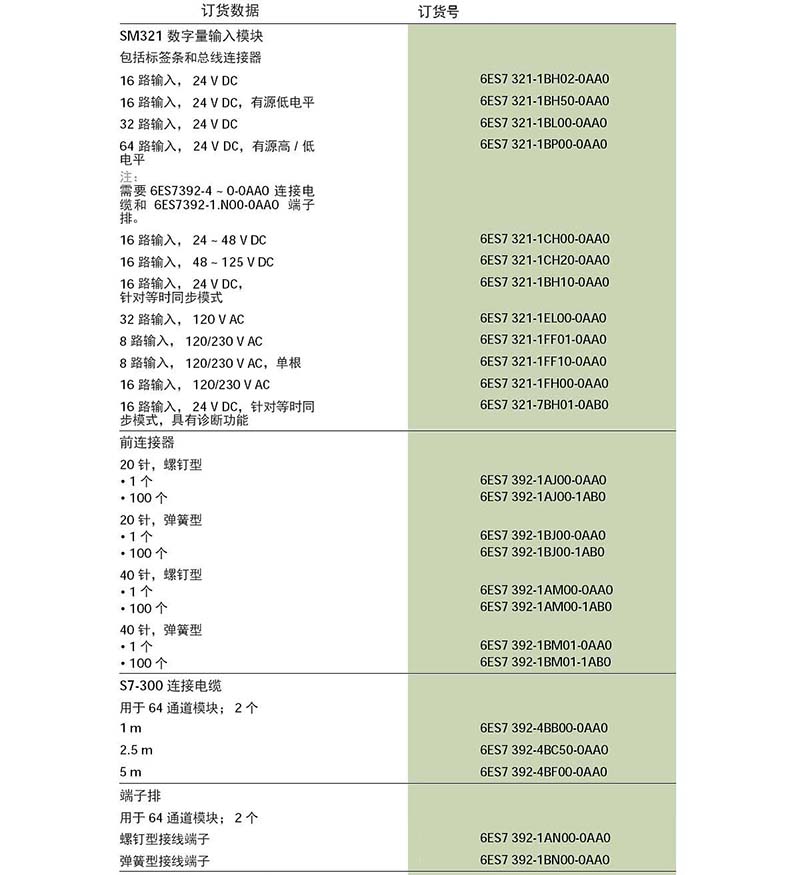

选型指南 SelectionData
