西门子/SIEMENS 6SE6440-2UD21-5AA1变频器

鼠标按住图片可看放大效果

西门子/SIEMENS 6SE6440-2UD21-5AA1变频器

品牌：西门子
型号：6SE6440-2UD21-5AA1
价格：询价(Tel:020-82037385)

商品介绍
规格参数
包装参数
商品图集

应用

l MICROMASTER 440 变频器适用于各种变速驱动装置。由于它具有高度的灵活性因而可以在广泛的领域得到应用。它尤其适合用于吊车和起重系统、立体仓储系统、食品、饮料和烟草工业以及包装工业的定位系统。这些应用对象要求变频器具有比常规应用更高的技术性能和更快的动态响应。

l 变频器的特点是设备性能面向用户的需求，并且使用方便。它的输入电源电压范围宽广，适用于全世界。

设计

l MICROMASTER 440 采用模块化设计。操作面板和各种模块易于更换。

国际标准

l MICROMASTER 440 变频器符合 EU 低电压规范，带有滤波器的 MM440变频器符合 EU EMC 规范的要求。

l MICROMASTER 440 变频器带有 CE 标志。

主要特征

l 调试简单

l 模块化的结构，因而其配置具有最大的灵活性

l 6 个可编程，带隔离的数字输入

l 2 个可标定的模拟输入 (0V至10V, 0mA 至 20mA)，它们也可作为第7和第8 个数字输入

l 2 个可编程的模拟输出(0mA 至 20mA)

l 3 个完全可编程的继电器输出 (30V 直流/5A，阻性负载； 250V 交流 /2A，感性负载)

l 当使用较高的开关频率时，电机可以低噪音运行 (在开关频率较高的情况下，要降格使用)

l 完善的变频器和电动机保护功能

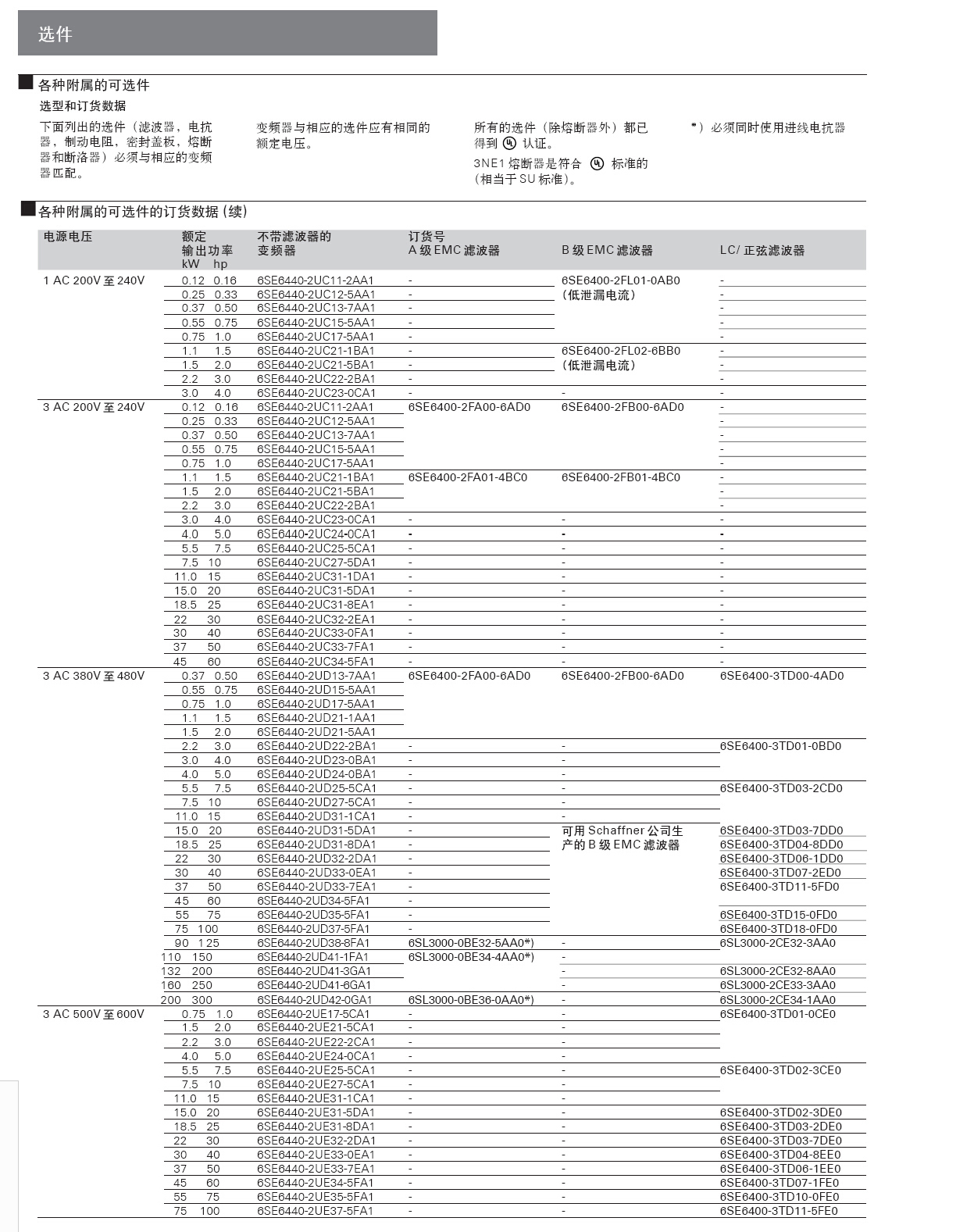

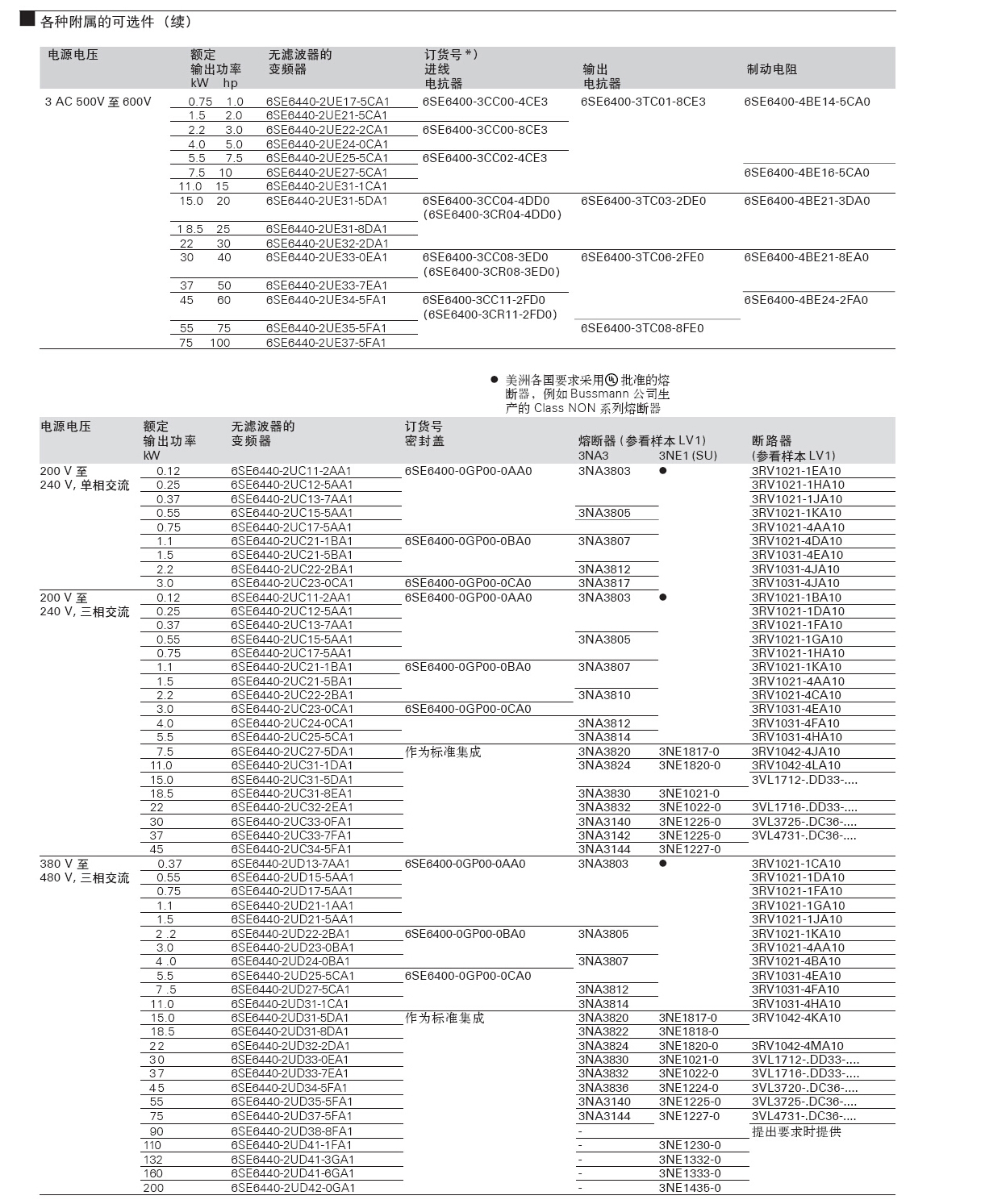

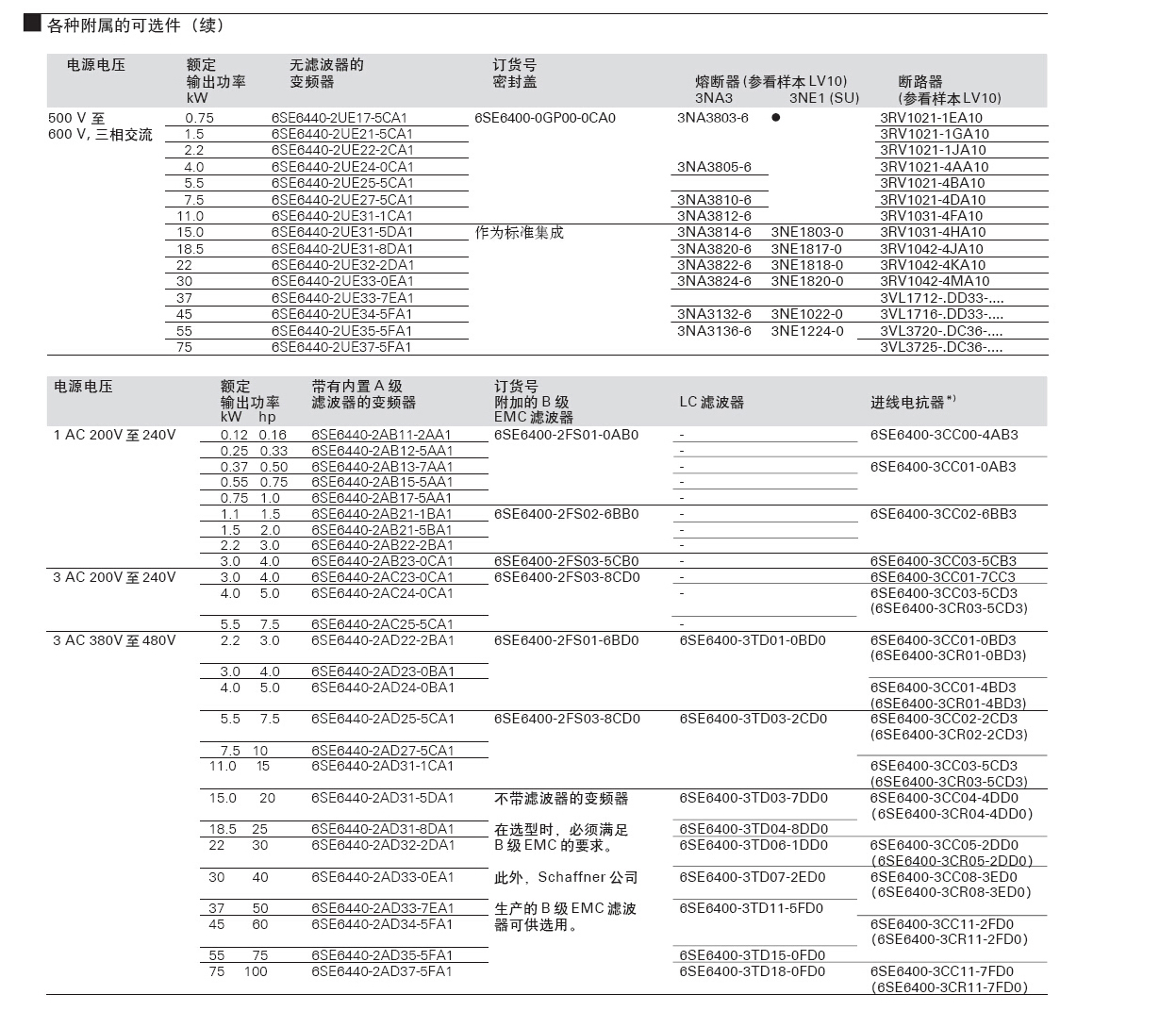

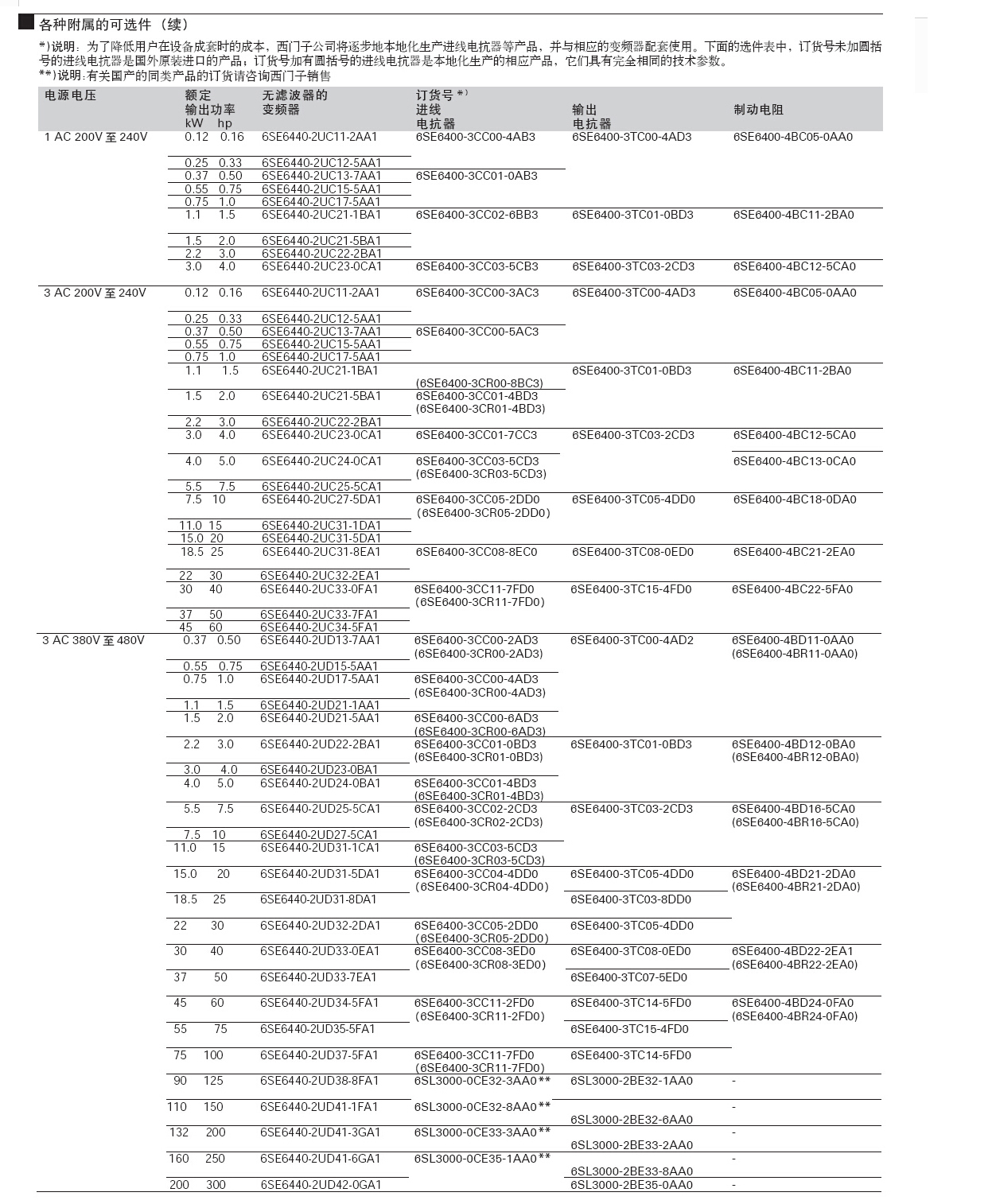

可选项

l A 级/B 级 EMC 滤波器、LC 滤波器、进线电抗器、输出电抗器、密封盖

l 设定变频器参数的 BOP 基本操作面板

l 具有多种语言的文本显示功能的 AOP 高级操作面板

l 通讯模块:PROFIBUS、DeviceNet、CANopen

l 脉冲编码器脉冲计数模块

l PC 连接组件

l 控制柜门上安装操作面板的组合件

l PC 调试工具，在 WINDOWS95/98 和NT/2000/XP Professional环境下运行

l 与Drive ES 的TIA 集成

机械结构的特点

l 模块化设计

l 工作温度：0.12kW 至75kW:-10℃~+50℃、90kW 至200kW:0℃~+40℃

l 结构紧凑，单位空间内的变频器 kW 数高。

l 电缆连接方便，电源和电机连接线相互隔离，达到最佳电磁兼容性。

l 可拆卸的操作面板

l 可拆卸的 I/O 板上，控制端子连接不用螺丝

控制性能的特点

l 最新的 IGBT 技术、数字微处理器控制、高质量的矢量控制系统

l 磁通电流控制 (FCC) 改善动态响应，并且优化电动机的控制

l 线性 V/F 特性、平方 V/F 特性、多点 v/f 特性 (可编程V/F 特性)

l 力矩控制、捕捉再起动、滑差补偿、动态缓冲

l 在电源中断或故障跳闸以后，自动再起动

l 可以由用户定义的自由功能块，实现逻辑运算和算术运算的操作

l 用于定位控制的减速斜坡函数曲线

l 变频器具有内置的高品质PID 控制器 (具有参数自整定功能)，可用于一般的过程控制

l 可编程的加速/ 减速斜坡函数，0 秒至650 秒

l 斜坡起始段和结束段的平滑功能

l 快速电流限制(FCL) 功能，避免运行中不应有的跳闸

l 快速、可重复的数字输入响应时间

l 使用两个高分辨率的 10 位二进制模拟输入，实现速度精调

l 复合制动，实现快速制动控制

l 集成的制动斩波器 (仅限于0.12kW 至 75kW 的变频器)。

l 4 个跳转频率

l 可拆卸的 ìYî 形链路电容器，可用于中性点不接地(IT)的电源系统 (由中性点不接地的电源供电时，îYî 形链路电容器必须拆掉，并要安装输出电抗器)

保护功能

l 过载能力：C T 方式，0.12kW 至 75kW:过载电流1 . 5 x 额定输出电流 ( 即1 5 0 % 过载) ，持续时间60S，重复周期时间 300S，和 2.0x 额定输出电流 (即200% 过载)，持续时间 3S，重复周期时间 300S。90kW 至 200kW。过载电流：1 . 3 6 x 额定输出电流 ( 即1 3 6 % 过载) ，持续时间57S，重复周期时间 300s。1 . 6 x 额定输出电流 ( 即160% 过载)，持续时间 3S，重复周期时间 300S。

V T 方式，5.5kW 至 90kW:过载电流1 . 4 x 额定输出电流 ( 即1 4 0 % 过载)，持续时间3S，重复周期时间 300S，和1.1x 额定输出电流 (即110% 过载)，持续时间6 0 S ，重复周期时间300S。110kW 至 25kW:过载电流：1 . 5 x 额定输出电流 ( 即150% 过载)，持续时间 1S，重复周期时间 300S，1.1额定输出电流 (即 110% 过载)持续时间 59S，重复周期时间 300S。

l 过压/ 欠压保护、变频器过温保护

l 使用PTC 通过数字输入实现电动机过热保护

l 接地故障保护、短路保护、I2t 电动机过热保护、电动机堵转保护、防止电动机失速、参数互锁

制造厂产品型号	输入电压(V)	相数	额定输出电流(A)	额定功率(kW)	操作面板	制动斩波器	滤波器	尺寸类型	外形尺寸(mm)长×宽×高	重量(kg)	IP防护等级
6SE6440-2UC11-2AA1	200～240	单相/三相	0.9	0.12	不含	内置	无内置	A	73×149×173	1.3	IP20
6SE6440-2UC12-5AA1	200～240	单相/三相	1.7	0.25	不含	内置	无内置	A	73×149×173	1.3	IP20
6SE6440-2UC13-7AA1	200～240	单相/三相	2.3	0.37	不含	内置	无内置	A	73×149×173	1.3	IP20
6SE6440-2UC15-5AA1	200～240	单相/三相	3	0.55	不含	内置	无内置	A	73×149×173	1.3	IP20
6SE6440-2UC21-1BA1	200～240	单相/三相	5.5	1.1	不含	内置	无内置	B	149×172×202	3.4	IP20
6SE6440-2UC21-5BA1	200～240	单相/三相	7.4	1.5	不含	内置	无内置	B	149×172×202	3.4	IP20
6SE6440-2UC22-2BA1	200～240	单相/三相	10.4	2.2	不含	内置	无内置	B	149×172×202	3.4	IP20
6SE6440-2UC23-0CA1	200～240	单相/三相	13.6	3	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UC24-0CA1	200～240	三相	17.5	4	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UC25-5CA1	200～240	三相	22	5.5	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UC27-5DA1	200～240	三相	28	7.5	不含	内置	无内置	D	275×245×520	16	IP20
6SE6440-2UC31-1DA1	200～240	三相	42	11	不含	内置	无内置	D	275×245×520	16	IP20
6SE6440-2UC31-5DA1	200～240	三相	54	15	不含	内置	无内置	D	275×245×520	16	IP20
6SE6440-2UC31-8EA1	200～240	三相	68	18.5	不含	内置	无内置	E	275×245×650	20	IP20
6SE6440-2UC32-2EA1	200～240	三相	80	22	不含	内置	无内置	E	275×245×650	20	IP20
6SE6440-2UC33-0FA1	200～240	三相	104	30	不含	内置	无内置	F	350×320×850	55	IP20
6SE6440-2UC33-7FA1	200～240	三相	130	37	不含	内置	无内置	F	350×320×850	55	IP20
6SE6440-2UC34-5FA1	200～240	三相	154	45	不含	内置	无内置	F	350×320×850	55	IP20
6SE6440-2UD13-7AA1	380～480	三相	1.3	0.37	不含	内置	无内置	A	73×149×173	1.3	IP20
6SE6440-2UD22-2BA1	380～480	三相	5.9	2.2	不含	内置	无内置	B	149×172×202	3.4	IP20
6SE6440-2UD23-0BA1	380～480	三相	7.7	3	不含	内置	无内置	B	149×172×202	3.4	IP20
6SE6440-2UD24-0BA1	380～480	三相	10.2	4	不含	内置	无内置	B	149×172×202	3.4	IP20
6SE6440-2UD25-5CA1	380～480	三相	13.2	5.5	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UD27-5CA1	380～480	三相	19	7.5	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UD31-1CA1	380～480	三相	26	11	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UD31-5DA1	380～480	三相	32	15	不含	内置	无内置	D	275×245×520	16	IP20
6SE6440-2UD31-8DA1	380～480	三相	38	18.5	不含	内置	无内置	D	275×245×520	16	IP20
6SE6440-2UD32-2DA1	380～480	三相	45	22	不含	内置	无内置	D	275×245×520	16	IP20
6SE6440-2UD33-0EA1	380～480	三相	62	30	不含	内置	无内置	E	275×245×650	20	IP20
6SE6440-2UD33-7EA1	380～480	三相	75	37	不含	内置	无内置	E	275×245×650	20	IP20
6SE6440-2UD34-5FA1	380～480	三相	90	45	不含	内置	无内置	F	350×320×850	56	IP20
6SE6440-2UD35-5FA1	380～480	三相	110	55	不含	内置	无内置	F	350×320×850	56	IP20
6SE6440-2UD37-5FA1	380～480	三相	145	75	不含	内置	无内置	F	350×320×850	56	IP20
6SE6440-2UD38-8FA1	380～480	三相	178	90	不含	无内置	无内置	FX	326×356×1400	110	IP20
6SE6440-2UD41-1FA1	380～480	三相	205	110	不含	无内置	无内置	FX	326×356×1400	116	IP20
6SE6440-2UD41-3GA1	380～480	三相	250	132	不含	无内置	无内置	GX	326×356×1533	170	IP20
6SE6440-2UD41-6GA1	380～480	三相	302	160	不含	无内置	无内置	GX	326×356×1533	174	IP20
6SE6440-2UD42-0GA1	380～480	三相	370	200	不含	无内置	无内置	GX	326×356×1533	176	IP20
6SE6440-2UE17-5CA1	500～600	三相	1.4	0.75	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UE21-5CA1	500～600	三相	2.7	1.5	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UE22-2CA1	500～600	三相	3.9	2.2	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UE24-0CA1	500～600	三相	6.1	4	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UE25-5CA1	500～600	三相	9	5.5	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UE27-5CA1	500～600	三相	11	7.5	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UE31-1CA1	500～600	三相	17	11	不含	内置	无内置	C	185×195×245	5.5	IP20
6SE6440-2UE31-5DA1	500～600	三相	22	15	不含	内置	无内置	D	275×245×520	16	IP20
6SE6440-2UE31-8DA1	500～600	三相	27	18.5	不含	内置	无内置	D	275×245×520	16	IP20
6SE6440-2UE32-2DA1	500～600	三相	32	22	不含	内置	无内置	D	275×245×520	16	IP20
6SE6440-2UE33-0EA1	500～600	三相	41	30	不含	内置	无内置	E	275×245×650	20	IP20
6SE6440-2UE33-7EA1	500～600	三相	52	37	不含	内置	无内置	E	275×245×650	20	IP20
6SE6440-2UE34-5FA1	500～600	三相	62	45	不含	内置	无内置	F	350×320×850	56	IP20
6SE6440-2UE35-5FA1	500～600	三相	77	55	不含	内置	无内置	F	350×320×850	56	IP20
6SE6440-2UE37-5FA1	500～600	三相	99	75	不含	内置	无内置	F	350×320×850	56	IP20
6SE6440-2AB11-2AA1	200～240	单相	0.9	0.12	不含	内置	内置	A	73×149×173	1.3	IP20
6SE6440-2AB12-5AA1	200～240	单相	1.7	0.25	不含	内置	内置	A	73×149×173	1.3	IP20
6SE6440-2AB13-7AA1	200～240	单相	2.3	0.37	不含	内置	内置	A	73×149×173	1.3	IP20
6SE6440-2AB15-5AA1	200～240	单相	3	0.55	不含	内置	内置	A	73×149×173	1.3	IP20
6SE6440-2AB17-5AA1	200～240	单相	3.9	0.75	不含	内置	内置	A	73×149×173	1.3	IP20
6SE6440-2AB21-1BA1	200～240	单相	5.5	1.1	不含	内置	内置	B	149×172×202	3.4	IP20
6SE6440-2AB21-5BA1	200～240	单相	7.4	1.5	不含	内置	内置	B	149×172×202	3.4	IP20
6SE6440-2AB22-2BA1	200～240	单相	10.4	2.2	不含	内置	内置	B	149×172×202	3.4	IP20
6SE6440-2AB23-0CA1	200～240	单相	13.6	3	不含	内置	内置	C	185×195×245	5.7	IP20
6SE6440-2AC23-0CA1	200～240	三相	13.6	3	不含	内置	内置	C	185×195×245	5.7	IP20
6SE6440-2AC24-0CA1	200～240	三相	17.5	4	不含	内置	内置	C	185×195×245	5.7	IP20
6SE6440-2AC25-5CA1	200～240	三相	22	5.5	不含	内置	内置	C	185×195×245	5.7	IP20
6SE6440-2AD22-2BA1	380～480	三相	5.9	2.2	不含	内置	内置	B	149×172×202	3.4	IP20
6SE6440-2AD23-0BA1	380～480	三相	7.7	3	不含	内置	内置	B	149×172×202	3.4	IP20
6SE6440-2AD25-5CA1	380～480	三相	13.2	5.5	不含	内置	内置	C	185×195×245	5.7	IP20
6SE6440-2AD27-5CA1	380～480	三相	18.4	7.5	不含	内置	内置	C	185×195×245	5.7	IP20
6SE6440-2AD31-5DA1	380～480	三相	32	15	不含	内置	内置	D	275×245×520	17	IP20
6SE6440-2AD31-8DA1	380～480	三相	38	18.5	不含	内置	内置	D	275×245×520	17	IP20
6SE6440-2AD32-2DA1	380～480	三相	45	22	不含	内置	内置	D	275×245×520	17	IP20
6SE6440-2AD33-0EA1	380～480	三相	62	30	不含	内置	内置	E	275×245×650	22	IP20
6SE6440-2AD33-7EA1	380～480	三相	75	37	不含	内置	内置	E	275×245×650	22	IP20
6SE6440-2AD34-5FA1	380～480	三相	90	45	不含	内置	内置	F	350×320×1150	75	IP20
6SE6440-2AD35-5FA1	380～480	三相	110	55	不含	内置	内置	F	350×320×1150	75	IP20
6SE6440-2AD37-5FA1	380～480	三相	145	75	不含	内置	内置	F	350×320×1150	75	IP20
6SE6440-2AD31-1CA1	380～480	三相	26	11	不含	内置	内置	C	185×195×245	5.7	IP20
6SE6440-2UC17-5AA1	200～240	单相/三相	3.9	0.75	不含	内置	无内置	A	73×149×173	1.3	IP20
6SE6440-2UD21-5AA1	380～480	三相	4.1	1.5	不含	内置	无内置	A	73×149×173	1.3	IP20
6SE6440-2UD15-5AA1	380～480	三相	1.7	0.55	不含	内置	无内置	A	73×149×173	1.3	IP20
6SE6440-2AD24-0BA1	380～480	三相	10.2	4	不含	内置	内置	B	149×172×202	3.4	IP20
6SE6440-2UD17-5AA1	380～480	三相	2.2	0.75	不含	内置	无内置	A	73×149×173	1.3	IP20
6SE6440-2UD21-1AA1	380～480	三相	3.1	1.1	不含	内置	无内置	A	73×149×173	1.3	IP20

规格参数
重量(kg)	1.3
系列	6SE6440
输入电压(V)	380～480
相数	三相
额定输出电流(A)	4.1
额定功率(kW)	1.5
操作面板	不含
制动斩波器	内置
尺寸类型	A
外形尺寸(mm)长×宽×高	73×149×173
IP防护等级	IP20
滤波器	无内置

包装参数
长度(mm)	149
宽度(mm)	73
高度(mm)	173
重量(kg)	1.3
