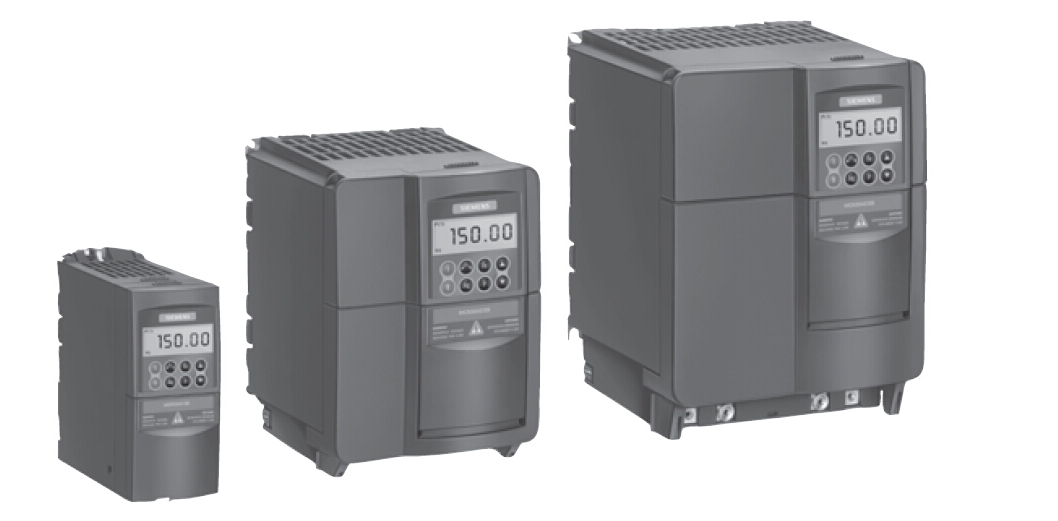

西门子/SIEMENS 6SE6430-2UD31-8DB0变频器

设计

• MICROMASTER 430变频器采用模块化结构设计，操作面板和通讯模块是非常便于更换的。

主要特点

• 调试简单，便捷

• 采用模块化结构，因此组态特别灵活

• 具有6 个可编程的带电位隔离的数字输入

• 2个模拟输入(0V 至10V，0mA至20mA，可标定)它们也可以作为第7/8个数字输入使用

• 2个可编程的模拟输出(0mA 至 20mA)

• 3个可编程的继电器输出 (30V直流/5A，电阻性负载；250V 交流/2A，电感性负载)

• 由于采用较高的脉冲开关频率，电动机运行的噪声很小(在开关频率较高的情况下，额定输出功率要降格使用)

• 完善的电动机和变频器保护功能

• 基于P I D —控制器对三个附加传动装置的控制(电动机分级控制—多机循环)

• 传动装置可以直接接在电网上运行(带有外接的旁路开关电路)

• 节能运行方式

• 应于水泵的驱动时，可识别水泵是否无水空转(传动皮带故障检测功能)

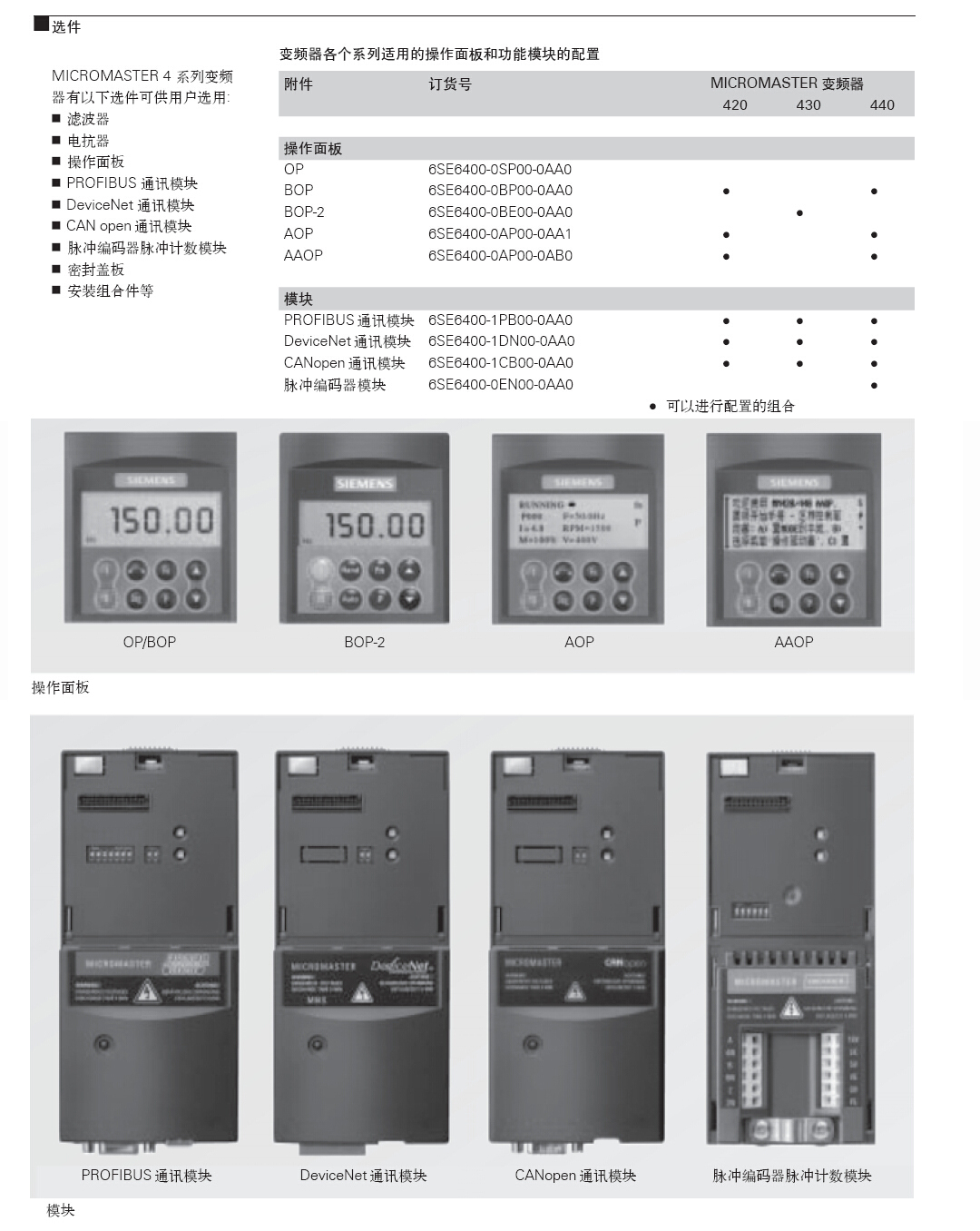

可选件

• 进线电抗器

• 输出电抗器

• L C 滤波器

• 密封盖

• 对变频器进行参数化的

• 基本操作板2 (BOP-2)

• 通讯模块:PROFIBUS/DeviceNet/CANopen

• P C 连接组合件

• 在控制柜门上安装操作面板的组合件

• P C 调试工具，在 Win -dows   95/98 和   NT/2000/XP Professional 环境下运行

• 与Drive   ES 的TIA   集成

国际标准

• MICROMASTER 430 变频器符合 E U—低电压规范的要求；变频器带有滤波器时，也符合 E U -EMC 规范的要求

• MICROMASTER 430 变频器具有标志通过和  认证

•

机械结构的特点

• 模块化设计

• 工作温度: -10℃至 +40℃

• 结构紧凑，单位空间内的变频器 kW 数高

• 电缆连接方便，电源和电动机的连接线相互隔离， 达到最佳的电磁兼容性

• 可嵌入的操作面板

• 可拆卸的 I/O 板上，控制端子的接线不用螺丝

控制性能的特点

• 采用最新的 IGBT 技术

• 数字微处理器控制

• 磁通—电流控制 (FCC) 功能改善动态响应特性，并且优化电动机的控制

• 线性 v/f 特性

• 平方 v/f 特性

• 多点 v/f 特性 (可编程的v/f 特性)

• 捕捉再起动

• 滑差补偿

• 在电源中断或故障跳闸以后自动再起动

• ‘睡眠’运行方式 (在PID输出低时， 停止风机或水泵的转动)

• 电动机分级运行控制 (根据运行需要进行辅助电动机的接通和断开操作，在水泵的分级控制中变频器用于变速传动装置速度的调节)

• 手动/ 自动操作

• 负载转矩的监测 ( 可以识别水泵是否无水空转)

• 变频器具有内置的高级PID 调节器，可用于简单的过程控制

• 升速/ 降速斜坡函数的时间可参数化确定，范围为0   至 650 秒

• 斜坡曲线起始段和结束段的平滑功能

• 快速电流限制功能 (FCL)，避免运行中不应有的跳闸

• 快速的，可重复的数字输入响应特性

• 具有 2 个高分辨率的 10 位二进制模拟输入，实现高精度给定

• 复合制动，实现快速制动

• 4 个跳转频率

• 可拆卸的‘Y’形电容器链路，可用于中性点不接地(IT) 的电源系统 (电源中性点不接地时，‘Y’形电容器链路必须拆掉，并安装输出电抗器)

保护功能

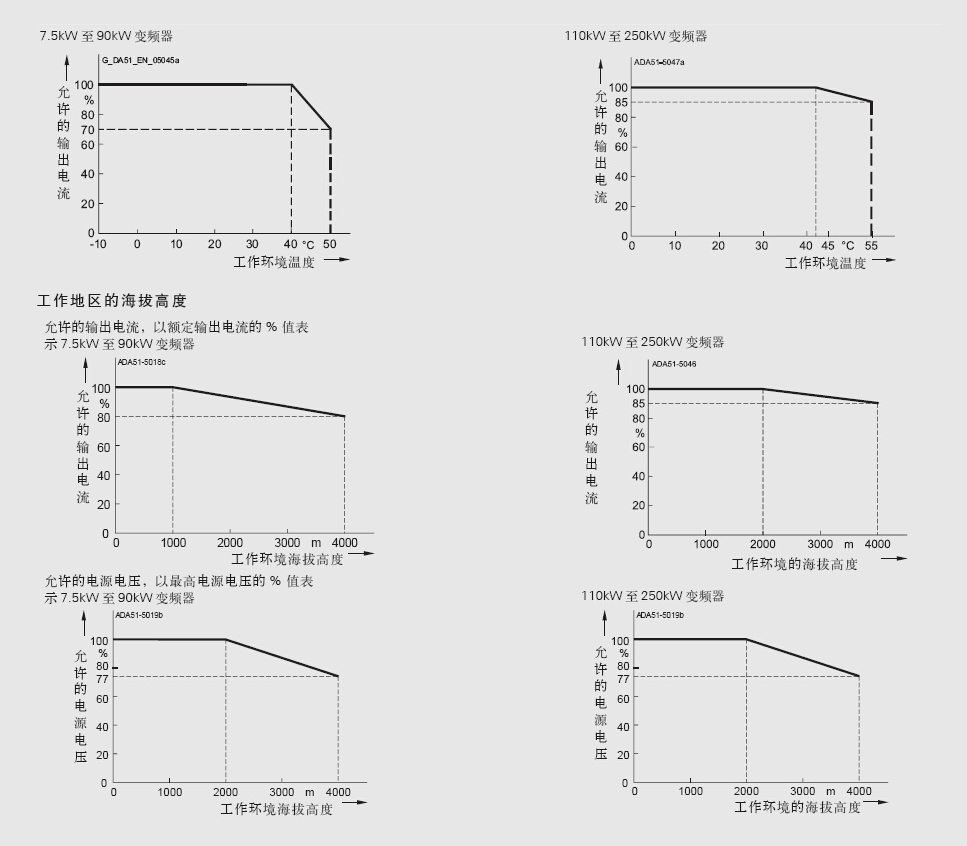

• 过载能力：7.5kW 至90kW： 1.4x 额定输出电流 （即允许140% 过载），持续时间 3秒；或 1.1x 额定输出电流(即允许 110% 过载)，持续时间 60 秒，重复周期时间 300 秒110kW至250kW： 1.5x额定输出电流（即允许150% 过载），持续时间1秒；或1.1x 额定输出电流（即允许110% 过载），持续时间5 9 秒；重复周期时间3 0 0 秒。

• 过电压/ 欠电压保护

• 变频器过温保护

• 直接与 PTC 或 KTY 连接，实现电动机的过温保护

• 接地故障保护

• 短路保护

• I 2t 电动机过热保护

• 电动机闭锁保护

• 防止电动机失速

• 参数互锁

6SE6430-2UD31-8DB0

380～480

三相

18.5

38

无内置

不含

无内置

IP20

ECX393

6SE6430-2UD31-8DA0

380～480

三相

38

18.5

不含

无内置

无内置

C

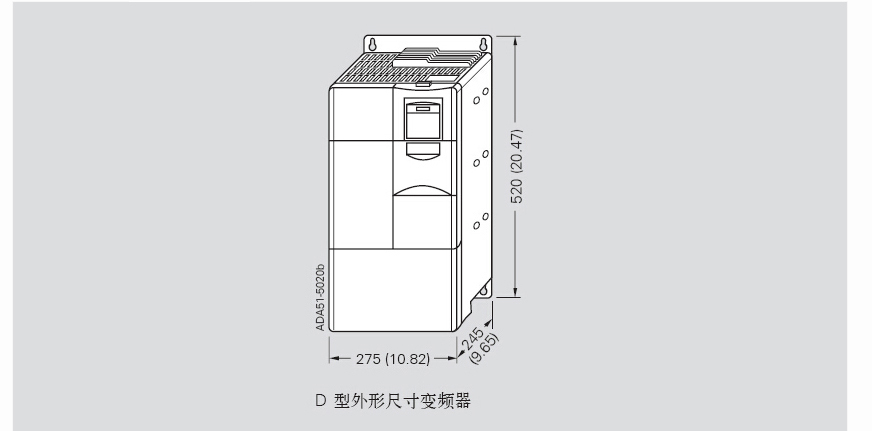

245×195×185

5.7

IP20

ECX394

6SE6430-2UD32-2DA0

380～480

三相

45

22

不含

无内置

无内置

D

520×245×275

17

IP20

ECX395

6SE6430-2UD33-0DA0

380～480

三相

62

30

不含

无内置

无内置

D

520×245×275

17

IP20

ECX396

6SE6430-2UD33-7EA0

380～480

三相

75

37

不含

无内置

无内置

E

650×245×275

22

IP20

ECX397

6SE6430-2UD34-5EA0

380～480

三相

90

45

不含

无内置

无内置

E

650×245×275

22

IP20

ECX398

6SE6430-2UD35-5FA0

380～480

三相

110

55

不含

无内置

无内置

F

850×320×350

56

IP20

ECX399

6SE6430-2UD37-5FA0

380～480

三相

145

75

不含

无内置

无内置

F

850×320×350

56

IP20

ECX400

6SE6430-2UD38-8FA0

380～480

三相

178

90

不含

无内置

无内置

F

850×320×350

56

IP20

ECX401

6SE6430-2UD41-1FA0

380～480

三相

205

110

不含

无内置

无内置

FX

1400×356×326

116

IP20

ECX402

6SE6430-2UD41-3FA0

380～480

三相

250

132

不含

无内置

无内置

FX

1400×356×326

116

IP20

ECX403

6SE6430-2UD41-6GA0

380～480

三相

302

160

不含

无内置

无内置

GX

1533×545×326

174

IP20

ECX404

6SE6430-2UD42-0GA0

380～480

三相

370

200

不含

无内置

无内置

GX

1533×545×326

174

IP20

ECX405

6SE6430-2UD42-5GA0

380～480

三相

477

250

不含

无内置

无内置

GX

1533×545×326

174

IP20

ECX406

6SE6430-2AD27-5CA0

380～480

三相

19

7.5

不含

无内置

内置

C

245×195×185

5.7

IP20

ECX407

6SE6430-2AD31-1CA0

380～480

三相

26

11

不含

无内置

内置

C

245×195×185

5.7

IP20

ECX408

6SE6430-2AD31-5CA0

380～480

三相

32

15

不含

无内置

内置

C

245×195×185

5.7

IP20

ECX409

6SE6430-2AD31-8DA0

380～480

三相

38

18.5

不含

无内置

内置

D

520×245×275

17

IP20

ECX410

6SE6430-2AD32-2DA0

380～480

三相

45

22

不含

无内置

内置

D

520×245×275

17

IP20

ECX411

6SE6430-2AD33-0DA0

380～480

三相

62

30

不含

无内置

内置

D

520×245×275

17

IP20

ECX412

6SE6430-2AD33-7EA0

380～480

三相

75

37

不含

无内置

内置

E

650×245×275

22

IP20

ECX413

6SE6430-2AD34-5EA0

380～480

三相

90

45

不含

无内置

内置

E

650×245×275

22

IP20

ECX414

6SE6430-2AD35-5FA0

380～480

三相

110

55

不含

无内置

内置

F

850×320×350

56

IP20

ECX415

6SE6430-2AD37-5FA0

380～480

三相

145

75

不含

无内置

内置

F

850×320×350

56

IP20

ECX416

6SE6430-2AD38-8FA0

380～480

三相

178

90

不含

无内置

内置

F

850×320×350

56

IP20

MAS049

6SE6430-2UD27-5CA0

380～480

三相

19

7.5

不含

无内置

无内置

C

245×195×185

5.7

IP20

MAS050

6SE6430-2UD31-1CA0

380～480

三相

26

11

不含

无内置

无内置

C

245×195×185

5.7

IP20

MAS051

6SE6430-2UD31-5CA0

380～480

三相

32

15

不含

无内置

无内置

C

245×195×185

5.7

IP20

MAS052

6SE6430-2UD31-8DB0

380～480

三相

38

18.5

不含

无内置

无内置

D

520×245×275

17

IP20

MAS053

6SE6430-2UD32-2DB0

380～480

三相

45

22

不含

无内置

无内置

D

520×245×275

17

IP20

MAS054

6SE6430-2UD33-0DB0

380～480

三相

62

30

不含

无内置

无内置

D

520×245×275

17

IP20

MAS055

6SE6430-2UD33-7EB0

380～480

三相

75

37

不含

无内置

无内置

E

650×245×275

22

IP20

MAS056

6SE6430-2UD34-5EB0

380～480

三相

90

45

不含

无内置

无内置

E

650×245×275

22

IP20

MAS057

6SE6430-2UD35-5FB0

380～480

三相

110

55

不含

无内置

无内置

F

850×320×350

56

IP20

MAS058

6SE6430-2UD37-5FB0

380～480

三相

145

75

不含

无内置

无内置

F

850×320×350

56

IP20

MAS059

6SE6430-2UD38-8FB0

380～480

三相

178

90

不含

无内置

无内置

F

850×320×350

56

IP20

MAS060

6SE6430-2UD41-1FB0

380～480

三相

205

110

不含

无内置

无内置

FX

1400×356×326

116

IP20

MAS061

6SE6430-2UD41-3FB0

380～480

三相

250

132

不含

无内置

无内置

FX

1400×356×326

116

IP20

MAS062

6SE6430-2UD41-6GB0

380～480

三相

302

160

不含

无内置

无内置

GX

1533×545×326

174

IP20

MAS063

6SE6430-2UD42-0GB0

380～480

三相

370

200

不含

无内置

无内置

GX

1533×545×326

174

IP20

MAS064

6SE6430-2UD42-5GB0

380～480

三相

477

250

不含

无内置

无内置

GX

1533×545×326

174

IP20
