  6. SICK西克 2D LiDAR 传感器 Tim5xx系列,TIM510-9950000S01
  • SICK传感器 TIM510-9950000S01
鼠标按住图片可看放大效果

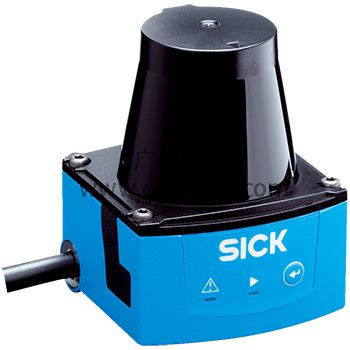

SICK西克 2D LiDAR 传感器 Tim5xx系列,TIM510-9950000S01


  • 品牌:SICK
  • 型号:TIM510-9950000S01
  • 价格:询价(Tel:020-82037385)
  • 商品介绍
  • 商品图集

SICK西克 2D LiDAR 传感器 TIM510-9950000S01

二维激光扫描仪 TiM5xx 是 SICK TiM 系列的测量解决方案。借助 HDDM 技术 (High Definition Distance Measurement),即使是在环境光的强烈影响下以及任何表面,可确保了室内和室外区域的大面积监控 。在紧凑、坚实的外壳中,TiM5xx 提供所扫描表面的准确测量数据,以确定如物体的结构尺寸、形状等其他信息。TiM5xx 可灵活用于工业环境和建筑自动化中的各种应用情况。集成的以太网接口能实现简单的执行和远程维护。TiM5xx 是用于静态使用、无人运输车 (FTF) 和其他动态应用的高效解决方案。


特点:

• 只使用一个传感器即可监控达 1470 m² 的平面

• 通过 HDDM 确保高环境光抗扰度

• 借助防护等级 IP 67,确保耐用性

• 低消耗功率(标准 4 W)

• 紧凑的结构尺寸,其外壳高度最大仅为 86 mm

• 集成的以太网接口

• 最高可达 25 m 的扫描范围

• 符合工业的设计和 M12 插头


应用:

• 用于无人运输车 (FTF) 的防碰撞保护

• 物体测量和检测

• 监控建筑自动化环境中的物体

• 识别托盘

• 为无人运输车 (FTF) 导航


规格参数:

测量原理HDDM+
应用领域Indoor
光源红外线 (850 nm)
激光等级1 (IEC 60825-1:2014,   EN 60825-1:2014)
开启角度-水平270°
扫描频率15 Hz
角度分辨率
工作区域0.05 m ... 4 m
保护距离-反射比为 10%   时2 m
电气连接1 x 带 12 针 M12 插头   (0.3 m) 的电缆  ; 1 x Micro-USB 插座,B 型
供电电压9 V DC ... 28 V DC
功耗Typ. 4 W
外壳颜色淡蓝色 (RAL 5012)
外壳防护等级IP65 (IEC   60529:1989+AMD1:1999+AMD2:2013)
防护等级III (IEC   61140:2016-1)
重量150 g, 无连接电缆
尺寸(长 x 宽 x 高)60 mm x 60 mm x 79 mm
响应时间Typ. 67 ms
可识别的物体形状几乎任何形状
系统错误± 40 mm
持续错误30 mm
集成应用测量数据输出
串行支持 , RS-232
功能Host
数据传输率460.8 kBaud
USB支持
备注Micro-USB
功能AUX, 参数设置
数字输入端0
开关量输出1 (PNP,   “SYNC”/“Device Ready(设备就绪)”)
光学信号2 LEDs (ON, 开关状态)
物体反射率4 % ... > 1,000 %   (反色器)
电磁兼容性(EMC)IEC   61000-6-3:2006+AMD1:2010 / IEC 61000-6-2:2005
抗振动IEC 60068-2-6:2007
抗冲击能力IEC 60068-2-27:2008
工作环境温度–10 °C ... +50 °C
储存温度范围–30 °C ... +70 °C
抗环境光能力80,000 lx


广州新玛MRO代理经销SICK西克全系列产品,SICK西克 2D LiDAR 传感器 TIM510-9950000S01欢迎新老客户来电咨询
